Equipamentos

Abreviaturas Operacionais e Definições:

Os Equipamentos:

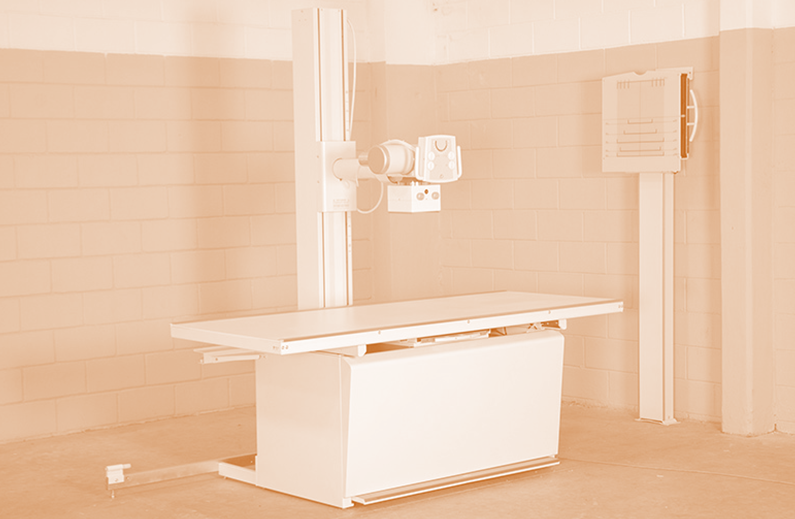

L.C.M. – Linha Central da Mesa de exames



É a linha que divide a mesa de exames em 02 partes iguais.

Obs.: Mesa de Exames (ou suporte) – sendo geralmente uma mesa horizontal, é importante para execução dos exames por suportar e posicionar o paciente, e sustentar o filme radiográfico. Além disso, ela é feita de material que minimiza a filtração do feixe de fótons, a fim de evitar que a dose no paciente seja incrementada para obtenção da mesma qualidade de imagem.
*Tipos de mesas segundo sua movimentação: Mesas fixas (não se movimentam de forma alguma, o cabeçote é que se alinha com a anatomia); Mesas com movimento transversal (Obliquo); Mesas com movimento total [movimenta-se tanto longitudinalmente(ou horizontalmente) quanto lateralmente (ou verticalmente)]; Mesas com movimento vertical (Gira no sentido horário, até ficar em pé); Mesa telecomandada (mesa com motores que a fazem mover em qualquer direção, controlados por comandos junto à mesa de controle);
*Funções da mesa: sustentar o Chassi (ou magazine) onde esta acondicionado o Filme, isto é importante para garantir o alinhamento entre o foco, paciente e filme.

L.C.E. – Linha Central da Estativa



É a linha que divide a estativa em 02 partes iguais.

Obs.: Estativa Vertical (ou Lateral)/ Bucky Vertical/ Mural: Geralmente utilizada para posições em que o paciente fica em posição ortostática (Vertical ou em pé), cumpre a mesma função de posicionamento que a mesa. Exemplo: para radiografar o tronco (tórax, coluna vertebral);

Chassi ou Magazine ou Cassete:



É um compartimento (caixa) apropriado para alojar o filme.

Filmes Radiográficos e Radiografia:



Os Filmes Radiográficos:
Um filme é um pedaço de “material plástico”sobre qual a imagem será fixada, neste caso o filme sem a imagem radiográfica.
As medidas mais utilizadas na radiologia convencional ou analógica são: 13x18cm; 18x24cm; 24x30cm; 30x40cm; 35x35cm; 35x40cm. Sendo estas as medidas para os filmes (ou películas radiográficas com emulsão gelatinosa), os chassis (ou Magazine/ Cassete) e os écrans.

As Radiografias:
A Radiografia é um filme de raios-x contendo uma imagem processada, por exemplo de uma parte anatômica, sendo assim há o filme radiográfico e a imagem nele contida.
